Di-wifr-Gwyn a ReolirDownlight LED: Tiwnio Tymheredd Lliw, Technoleg Cymysgu & Integreiddio ZigBee

Mae'r galw am atebion goleuo deallus yn codi'n aruthrol, a'r gwyn diwifr a reolirLED downlightwedi dod i'r amlwg fel-newidiwr gêm ar gyfer goleuo dan do. Trwy integreiddio LEDs ambr, gwyn a glas gyda rheolaeth ddiwifr ZigBee, mae'r gosodiad arloesol hwn yn cynnig tymheredd lliw a disgleirdeb addasadwy, ynghyd â mynegai rendro lliw uchel (CRI) ac effeithiolrwydd goleuo-yn mynd i'r afael â chyfyngiadau goleuadau LED allbwn sefydlog traddodiadol. Yn ddelfrydol ar gyfer cartrefi, canolfannau siopa, a neuaddau cynadledda, mae'r golau diwifr LED gwyn a reolir yn darparu ar gyfer cysur ffisiolegol ac anghenion goleuo personol. Mae'r erthygl hon yn cadw at egwyddor EEAT, gan gyfuno data prawf awdurdodol, manylion dylunio caledwedd/meddalwedd, a safonau'r diwydiant i archwilio'r dechnoleg graidd, metrigau perfformiad, a manteision cymhwyso'r golau di-wifr LED gwyn a reolir. Mae hefyd yn ymgorffori mewnwelediadau i oleuadau LED diwifr CRI uchel a reolir, goleuadau down LED gwyn ystod hir wedi'u rheoli, ac amrywiadau arbenigol eraill.

Beth Yw'r Dechnoleg Cymysgu Craidd ar gyfer Diwifr -Gwyn a ReolirDownlights LED?

Mae'r golau diwifr LED gwyn a reolir yn dibynnu ar gymysgu lliwiau ychwanegyn o LEDs ambr (R), gwyn (G), a glas (B), dan arweiniad cyfraith gymysgu CIE (Comisiwn Rhyngwladol ar Oleuo). Mae'r dechnoleg hon yn galluogi tiwnio tymheredd a disgleirdeb lliw yn fanwl gywir wrth gynnal CRI uchel ac effeithiolrwydd goleuol.

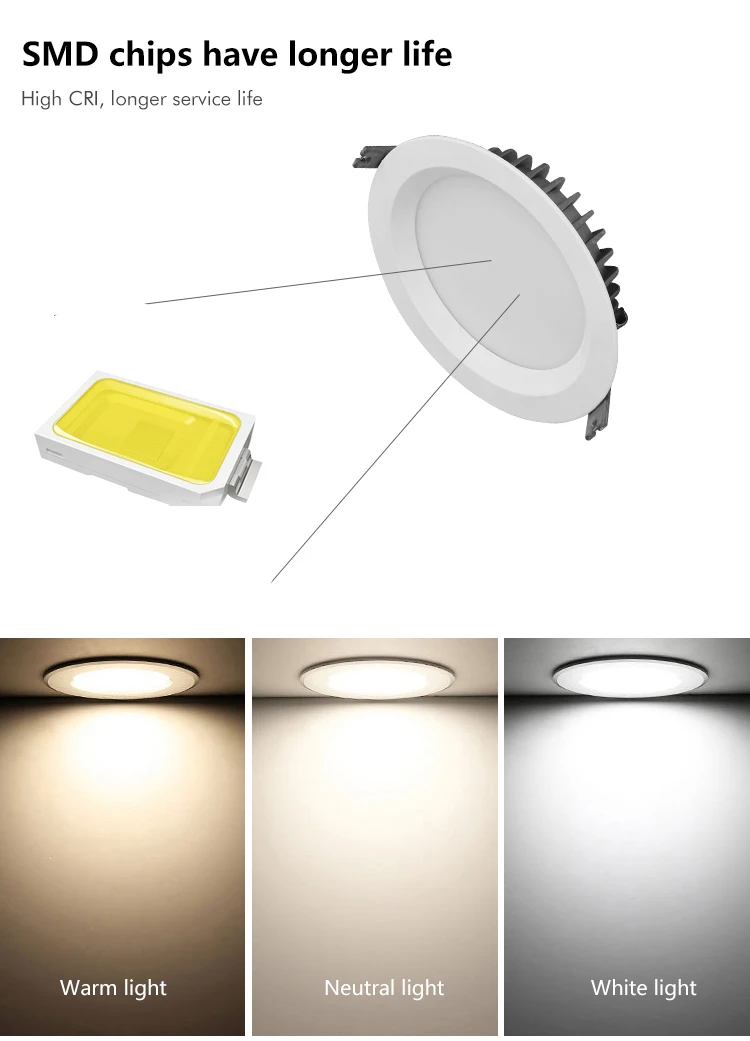

Egwyddor Cyfluniad a Chymysgu LED

Mae'r gosodiad yn defnyddio arae LED wedi'i deilwra i gydbwyso perfformiad cymysgu ac effeithlonrwydd pŵer:

Meintiau LED: 6 LED ambr, 10 LED gwyn, a 4 LED glas (cyfanswm pŵer: 20W), wedi'u trefnu ar fwrdd ffynhonnell golau arferol ar gyfer dosbarthiad golau unffurf.

Cyfesurynnau Lliw: Yn seiliedig ar ddiagram cromatigrwydd CIE 1931, mae gan y LEDs a ddewiswyd gyfesurynnau penodol: ambr (xᵣ, yᵣ), gwyn (x_g, y_g), a glas (x_b, y_b). Mae'r cyfesurynnau hyn wedi'u-calibro ymlaen llaw i sicrhau synthesis golau gwyn cywir.

Fformiwla Cymysgu: Er mwyn cyflawni targed golau gwyn gyda chyfesurynnau cromaticity (x_w, y_w) a fflwcs luminous L_w, mae fflycsau luminous y tri lliw LED (L_r, L_g, L_b) yn cael eu cyfrifo gan ddefnyddio'r matrics hafaliad: xw​/yw​1/yw​1​= xr/yr 1/yr 1 xg/yg​1/yg1 xb/yb​1/yb​1​Lr​Lg​Lb​​​​Mae’r hafaliad hwn yn sicrhau bod y golau cymysg yn dilyn locws Planckian, gan gynhyrchu golau gwyn naturiol ar wahanol liwiau.

Manteision Allweddol Cymysgu Tri -Lliw

CRI uchel: Yn wahanol i -LEDs lliw sengl gyda thrawsnewid ffosffor (CRI Llai na neu'n hafal i 80 ar gyfer tymheredd cynnes), mae'r tri -cymysgu lliw yn cyflawni CRI Mwy na neu'n hafal i 90, gan atgynhyrchu lliwiau gwrthrych yn gywir-hanfodol ar gyfer cymwysiadau fel argraffu lliw ac arddangosiad manwerthu.

Amrediad Tymheredd Lliw Eang: Tiwnadwy o 2900K (gwyn cynnes) i 4500K (gwyn oer), gan addasu i wahanol amgylcheddau a dewisiadau defnyddwyr. Mae gwyn cynnes (2900K-3400K) yn creu awyrgylch clyd ar gyfer ystafelloedd gwely ac ystafelloedd byw, tra bod gwyn cŵl (4150K-4500K) yn gwella ffocws mewn swyddfeydd a chanolfannau siopa.

Effeithlonrwydd luminous Sefydlog: Yn osgoi'r golled effeithlonrwydd sy'n gysylltiedig â ffosffor coch (yn gyffredin mewn -LEDs lliw sengl gwyn- cynnes), gan gynnal effeithiolrwydd goleuol Yn fwy na neu'n hafal i 53 lm/W ar draws yr ystod tymheredd lliw cyfan.

Mae Tabl 1 yn cyflwyno'r cymarebau cymysgu a metrigau perfformiad ar gyfer tymereddau lliw allweddol:

Tabl 1: Tri-Metrig Perfformiad Cymysgu Lliw

Sut Mae System Rheoli Diwifr ZigBee yn Gweithio Ar gyferDownlights LED?

Mae'r system rheoli diwifr sy'n seiliedig ar ZigBee yn galluogi addasu tymheredd a disgleirdeb lliw o bell, amser real, gan gefnogi rhwydweithio ar gyfer cydamseru gosodiadau lluosog. Mae'r system yn cynnwys rheolydd gwesteiwr a rheolyddion caethweision lluosog (un i bob golau diwifr LED gwyn a reolir).

Cyfansoddiad Caledwedd

MCU: Defnyddir microgyfrifiadur sglodyn sengl STC89C54 ar gyfer rheolwyr gwesteiwr a chaethweision, gan gynnig perfformiad dibynadwy a defnydd pŵer isel.

Modiwl ZigBee: Mae sglodion CC2530 yn gwasanaethu fel craidd y transceiver di-wifr, gan gefnogi protocol IEEE 802.15.4. Mae'n galluogi cyfathrebu pwynt i - aml-bwynt gydag ystod uchafswm o 100 metr, sy'n ddelfrydol ar gyfer gofodau mawr fel canolfannau siopa.

Cyflenwad Pŵer: Mae'r rheolwyr gwesteiwr a chaethweision yn defnyddio cyflenwad pŵer 5V o drawsnewidydd bwc LR34063. Mae modiwl ZigBee yn derbyn pŵer 3.3V gan reoleiddiwr foltedd LM117-3.3 ar gyfer gweithrediad sefydlog.

Rhyngwyneb Defnyddiwr: Mae'r rheolydd gwesteiwr yn cynnwys bysellfwrdd ar gyfer mewnbwn paramedr a sgrin LCD 12864 ar gyfer -arddangos amser real o dymheredd lliw (graddfa 0-100) a disgleirdeb (graddfa 0-100).

Cylchedau Gyrwyr LED: Mae pob grŵp LED lliw yn defnyddio gyrrwr pwrpasol:

LEDs gwyn: Hwb trawsnewidydd (foltedd allbwn: 36V, cerrynt: 350mA)

LEDs Ambr: Trawsnewidydd Buck (foltedd allbwn: 17.6V, cerrynt: 350mA)

LEDs glas: Trawsnewidydd bwc (foltedd allbwn: 12V, cerrynt: 350mA) Mae'r trawsnewidwyr hyn yn sicrhau allbwn cerrynt cyson, gan atal fflachio LED ac ymestyn oes.

Llif Gwaith Meddalwedd

Datblygir y meddalwedd rheoli gan ddefnyddio Keil (ar gyfer STC89C54) ac IAR+Z-Stack 2007 PRO (ar gyfer CC2530), gyda llifoedd gwaith gwesteiwr a chaethweision ar wahân:

Llif Gwaith Rheolwr Gwesteiwr

Cychwyn porth cyfresol, bws I2C, sgrin LCD, a modiwl ZigBee.

Arddangos tymheredd lliw cychwynnol a gwerthoedd disgleirdeb ar yr LCD.

Canfod mewnbwn bysellfwrdd (addasiad tymheredd / disgleirdeb lliw).

Prosesu gorchmynion mewnbwn a darlledu data trwy'r trosglwyddydd ZigBee.

Diweddarwch yr LCD i ddangos statws diweddaraf yr holl oleuadau diwifr LED gwyn a reolir.

Llif Gwaith Rheolwr Caethweision

Cychwyn porth cyfresol, bws I2C, a modiwl ZigBee.

Darllenwch dymheredd lliw cychwynnol a gwerthoedd disgleirdeb gan y gyrrwr LED.

Aros am ddata gan y derbynnydd ZigBee; gwirio cyfatebiad cyfeiriad.

Proseswch y gorchmynion a dderbyniwyd i gynhyrchu 3 signal PWM annibynnol (un ar gyfer pob lliw LED).

Addaswch y cylch dyletswydd PWM i reoli cymhareb gyfredol a chymysgu LED, gan gyrraedd y tymheredd lliw a'r disgleirdeb targed.

Gallu Rhwydweithio

Mae modiwl ZigBee yn cefnogi rhwydweithio rhwyll, gan ganiatáu hyd at 65,535 o nodau caethweision i gysylltu ag un gwesteiwr. Mae hyn yn galluogi rheolaeth ganolog o oleuadau LED gwyn lluosog wedi'u rheoli'n ddi-wifr mewn mannau mawr, gydag addasiadau tymheredd a disgleirdeb lliw wedi'u cydamseru-yn ddelfrydol ar gyfer neuaddau cynadledda a chanolfannau siopa.

Beth Yw Manteision Perfformiad a Senarios Cymhwysiad Diwifr-RheoledigDownlights LED Gwyn?

Mae'r golau di-wifr LED gwyn a reolir i lawr yn perfformio'n well na'r goleuadau LED traddodiadol o ran addasrwydd, ansawdd lliw a deallusrwydd, gan ei wneud yn addas ar gyfer cymwysiadau dan do amrywiol.

Manteision Perfformiad Craidd

Tiwnio Tymheredd Lliw Union: Mae tymheredd lliw wedi'i fesur yn gwyro gan Llai na neu'n hafal i 0.1% o'r gwerth targed, gan sicrhau allbwn golau cyson a naturiol.

CRI uchel: Ra Mwy na neu'n hafal i 90 ar draws yr holl dymheredd lliw, yn fwy na'r gofyniad lleiaf (Ra Mwy na neu'n hafal i 70) ar gyfer goleuadau dan do cyffredinol ac yn cwrdd â'r safon uchel (Ra Mwy na neu'n hafal i 85) ar gyfer cymwysiadau lliw hanfodol.

Defnydd Pŵer Effeithlon: Mae pŵer graddedig (20W) 30% yn is na goleuadau fflwroleuol traddodiadol 28W, gydag effeithiolrwydd goleuol Yn fwy na neu'n hafal i 53 lm/W.

Cyfleustra Di-wifr: Mae rheolaeth ZigBee yn dileu'r angen am wifrau cymhleth, gan gefnogi addasiad o bell o hyd at 100 metr. Mae'r rhwydwaith rhwyll yn sicrhau trosglwyddiad signal dibynadwy hyd yn oed mewn adeiladau mawr.

Gweithrediad Sefydlog: Mae gyrwyr cyfredol cyson ac amddiffyniad cynhwysfawr (overcurrent, overvoltage, overtemperature) yn ymestyn yr oes i 50,000 o oriau (L70B50), gan leihau costau cynnal a chadw.

Senarios Cais

Goleuadau Preswyl: Addasu tymheredd lliw yn seiliedig ar amser o'r dydd -gwyn cynnes (2900K) gyda'r nos i hybu ymlacio, gwyn oer (4500K) ar gyfer boreau i wella bywiogrwydd. Mae ystafelloedd gwely ac ystafelloedd byw yn elwa o awyrgylch clyd gwyn cynnes, tra bod ceginau a swyddfeydd cartref yn defnyddio gwyn oer ar gyfer gwell gwelededd.

Goleuadau Masnachol: Gall canolfannau siopa diwnio tymheredd lliw i amlygu lliwiau cynnyrch (ee, gwyn cynnes ar gyfer dillad, gwyn oer ar gyfer electroneg). Mae neuaddau cynadledda yn cefnogi addasiadau deinamig ar gyfer cyflwyniadau (gwyn oer) a seibiannau (gwyn cynnes).

Goleuadau Arbenigol: Mae stiwdios argraffu lliw ac orielau celf yn defnyddio'r CRI uchel (Ra Mwy na neu'n hafal i 90) i sicrhau atgynhyrchu lliw cywir, sy'n hanfodol ar gyfer gwaith proffesiynol.

Problemau Cyffredin y Diwydiant ac Atebion ar gyfer Diwifr-RheoledigDownlights LED Gwyn

Materion Cyffredin

Afluniad lliw neu gymysgu anghyson oherwydd cyfesurynnau lliw LED anghywir.

Ymyrraeth neu ddatgysylltu signal ZigBee mewn mannau mawr.

Cryndod a achosir gan signalau PWM ansefydlog neu gerrynt gyrrwr.

Effeithiolrwydd goleuol isel ar dymheredd lliw cynnes.

Atebion

I ddatrys afluniad lliw, graddnodi cyfesurynnau lliw LED gan ddefnyddio sbectrophotometer (ee, PMS-}50) cyn cydosod, gan sicrhau aliniad â chyfraith cymysgu CIE. Ar gyfer materion signal ZigBee, defnyddiwch rwydweithio rhwyll i ychwanegu ailadroddwyr mewn mannau mawr, a dewiswch sianel 2.4GHz 11/13 i osgoi ymyrraeth Wi-Fi. Rhwystro fflachiadau trwy ddefnyddio PWM amledd uchel (Yn fwy na neu'n hafal i 20kHz) a gyrwyr cerrynt cyson gyda Llai na neu'n hafal i grychiad cerrynt o 3%. Er mwyn cynnal effeithiolrwydd goleuol ar dymheredd cynnes, optimeiddiwch y gymhareb ambr gwyn{-las (ee, 35:50:15 ar gyfer 2900K) yn lle dibynnu ar ffosffor coch. Os bydd y golau diwifr LED gwyn a reolir i lawr yn methu ag ymateb, gwiriwch gyflenwad pŵer y modiwl ZigBee (3.3V) a'r cyfeiriad sy'n cyfateb; ailosod y rheolydd gwesteiwr i ail-sefydlu'r cyfathrebiad. Mae cynnal a chadw rheolaidd, megis glanhau'r lens LED (llwch yn lleihau effeithiolrwydd goleuol 10-15%), hefyd yn cadw perfformiad. Defnyddiwch fodiwlau ZigBee ardystiedig bob amser (ee, CC2530) a LEDs o ansawdd uchel i sicrhau dibynadwyedd.

Cyfeiriadau Awdurdodol

Yan, X., Li, G., Xu, C., & Liu, Q. (2016). Dyluniad Lamp Gwyn LED Down a Rheolydd Diwifr.Electroneg Pŵer, 50(12), 35-37.

Y Comisiwn Rhyngwladol ar Oleuo (CIE). (2015).CIE 13.3-1995: Dull o Fesur a Pennu Priodweddau Rendro Lliw Ffynonellau Golau. https://cie.co.at/publications/method-mesur{4}}a-pennu-lliw-rendro{8}}eiddo-golau-ffynonellau

Offerynnau Texas. (2022).Taflen ddata CC2530: 2.4 GHz IEEE 802.15.4/Trosglwyddydd ZigBee. https://www.ti.com/lit/ds/symlink/cc2530.pdf

Ef, X., Cao, G., & Zou, N. (2011). Astudiaeth Efelychu ar Gymysgu Golau Gwyn LED Yn Seiliedig ar RGB.2011 Seminar Goleuadau Gwyrdd a Thechnoleg Datblygu Gwyddonol, 188-192.

Jiang, X., Han, K., & Shen, H. (2010). Dyluniad Dyfais Pylu Analog LED Amrediad Uchel yn Seiliedig ar Reoli ZigBee.Tsieina Illuminating Engineering Journal, 21(6), 48-51.

Cao, F., Zou, N., & Zhang, Y. (2010). Effeithiau Lleoliad Gosodiad Luminary LED ar ei Ganlyniadau Mesur Ffotometrig.3ydd Symposiwm Goleuo Tsieina, Japan a Korea, 151-154.

Nodiadau

Di-wifr -Goleuadau LED Gwyn Rheoledig: Goleuadau LED deallus i lawr sy'n addasu tymheredd a disgleirdeb lliw trwy gyfathrebu diwifr (ee, ZigBee), gan ddefnyddio cymysgedd LED aml-liw ar gyfer golau gwyn o ansawdd uchel.

Cymysgu Lliw Ychwanegion: Techneg lle mae golau coch, gwyrdd a glas yn cael eu cyfuno i gynhyrchu lliwiau amrywiol, gan gynnwys gwyn{0}}sy'n sylfaenol i systemau LED RGB/ambr-gwyn-glas.

CRI (Mynegai Rendro Lliw): Metrig (0-100) sy'n mesur gallu ffynhonnell golau i atgynhyrchu lliwiau gwrthrychau yn gywir, gyda gwerthoedd uwch yn nodi ffyddlondeb lliw gwell.

ZigBee: Protocol cyfathrebu diwifr cyfradd isel, pŵer, isel (IEEE 802.15.4) sy'n ddelfrydol ar gyfer goleuadau clyfar ac awtomeiddio cartref.

PWM (Pulse-Modiwleiddio Lled): Dull o reoli disgleirdeb LED trwy amrywio cylch dyletswydd corbys trydanol, gan sicrhau pylu llyfn heb fflachio.

Hyd oes L70B50: Yr amser ar ôl hynny mae 50% o oleuadau LED yn cadw 70% o'u fflwcs luminous cychwynnol, metrig dibynadwyedd allweddol.

Planckian Locus: Cromlin ar ddiagram cromatigrwydd CIE sy'n cynrychioli lliw ymbelydredd corff du ar wahanol dymereddau, gan ddiffinio golau gwyn "naturiol".
